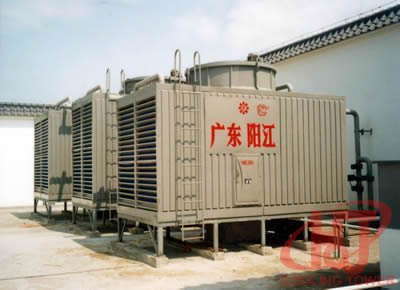

| 方形横流式玻璃钢冷却塔 |
|
| 标准设计工况 |
| ◆民用系列 |
◆工业高温差系列 |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度37℃
出水温度32℃ |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度42℃
出水温度32℃ |
| >其它工况冷却塔出力选定表< |
可以多台并联组合成各种水量的冷却塔组；
1、结构本身赋予产品优良的低噪声性能（填料底无淋雨区，因此没有滴水噪声）；
2、垂直安装高度低，适用于某些特殊场所；
3、超低噪声冷却塔于进出风口设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；
4、采用槽式布水系统，布水均匀、不易堵塞；
5、淋水填料本身带有蜂窝状收水器，收水效果极佳，使冷却塔的飘水损失降至0.01%以内；
6、结构简洁，运行重量低，塔顶设置检修平台，维护检修更为方便；
7、采用机翼型大直径、大面积、低转速、低动压风机叶片，使用该类冷却塔具有节能、低噪的显著特点； |
| 设计部件标准配置 |
风机：高强铝合金/高强玻璃钢
电机减速机：Y型立式户外型异步电动机，行星齿轮减速机/联组动力皮带减速
布水系统：无压槽式布水
淋水填料：改性PVC点波填料
（末端带收水器）
玻璃钢：外表面均采用英国LLEWELLYN RYLAND LTD生产的有色色浆配色，并添加防老化剂及抗紫外线剂优质191#不饱和树脂+0.4/0.2白金甘锅中碱玻纤布制作，
结构层树脂含量≥60%，成品固化度＞85%，成品抗弯强度大于250MPa
钢结构件： 采用优质型钢制作，并采用加强型防腐程序：“酸洗-----除油、除锈 + 热浸镀锌处理” |
序号 | 民用低噪声系列 | 民用超低噪声系列 | 工业高温差系列 | 备注 |
1 | FHD-80 | FHC-80 | FHG-80 |
本系列冷却塔标准配置为自带集水盘装置，如设计水池集水，需在设计/订购时注明。 |
2 | FHD-100 | FHC-100 | FHG-100 |
3 | FHD-125 | FHC-125 | FHG-125 |
4 | FHD-150 | FHC-150 | FHG-150 |
5 | FHD-175 | FHC-175 | FHG-175 |
6 | FHD-200 | FHC-200 | FHG-200 |
7 | FHD-250 | FHC-250 | FHG-250 |
8 | FHD-300 | FHC-300 | FHG-300 |
9 | FHD-350 | FHC-350 | FHG-350 |
10 | FHD-400 | FHC-400 | FHG-400 |
11 | FHD-450 | FHC-450 | FHG-450 |
12 | FHD-500 | FHC-500 | FHG-500 |
13 | FHD-600 | FHC-600 | — |
14 | FHD-700 | — | — |
|
|
|
