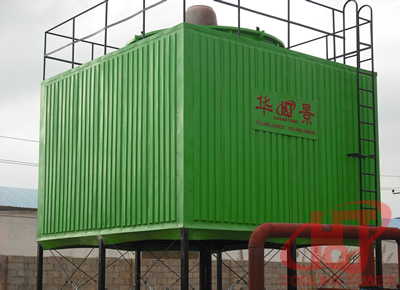

| 方形逆流式玻璃钢冷却塔 |
|
| 标准设计工况 |
| ◆民用系列 |
◆工业高温差系列 |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度37℃
出水温度32℃ |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度42℃
出水温度32℃ |
| >其它工况冷却塔出力选定表< |
1、选用斜梯形波方塔专用填料，热力性能优良、通风阻力小，使该类冷却塔达到结构紧凑、占地面积小的设计目的；
2、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；
3、可以进行多种形式的并联组合，更适合大水量的循环冷却水系统使用；
4、采用固定布水系统，选用ABS多层流低压淋水喷头，布水均匀、使用寿命长，且配水压头低，有利于节省系统配水动力；
5、布水管上设置BO-160/45不对称收水器装置，收水效果极佳，使冷却塔的飘水损失降至0.01%以内；
6、水量800m3/h的冷却塔框架可采用钢筋混凝土框架，该框架虽施工周萁略长、一次性投资较高，但具使用寿命长、维护费用低等优质，用户可视实际情况选择；
7、如循环水浊度长期高至50ppm以上，或含油污等杂质，则需视水质条件选用PVC网格填料，该填料适用循环水浊度可扩展至450ppm；
8、结构稳固，塔顶设置检修平台，维护检修更为方便
9、采用机翼型大直径、大面积、低转速、低动压风机叶片，使用该类冷却塔具有节能、低噪的显著特点； |
| 设计部件标准配置 |
风机：高强铝合金/高强玻璃钢
电机减速机：Y型立（卧）式户外型异步电动机，行星齿轮减速机/联组动力皮带减速
/轴传动减速机
布水系统：固定网状布水系统，ABS多层流低压淋水喷头
收水装置：PVC/FRP材质BO-160/45不对称收水器
淋水填料：改性PVC斜梯形/“S形”波填料
玻璃钢：外表面均采用英国LLEWELLYN RYLAND LTD生产的有色色浆配色，并添加防老化剂及抗紫外线剂优质191#不饱和树脂+0.4/0.2白金甘锅中碱玻纤布制作，
结构层树脂含量≥60%，成品固化度＞85%，成品抗弯强度大于250MPa
钢结构件： 采用优质型钢制作，并采用加强型防腐程序：“酸洗-----除油、除锈 + 热浸镀锌处理” |
序号 |
低噪声系列 |
超低噪声系列 |
工业高温差系列 |
砼框架系列 |
带集水盘 |
不带集水盘 |
带集水盘 |
不带集水盘 |
带集水盘 |
不带集水盘 |
|
1 |
FNDp-80 |
FND-80 |
FNCp-80 |
FNC-80 |
FNGp-80 |
FNG-80 |
|
2 |
FNDp-100 |
FND-100 |
FNCp-100 |
FNC-100 |
FNGp-100 |
FNG-100 |
|
3 |
FNDp-125 |
FND-125 |
FNCp-125 |
FNC-125 |
FNGp-125 |
FNG-125 |
|
4 |
FNDp-150 |
FND-150 |
FNCp-150 |
FNC-150 |
FNGp-150 |
FNG-150 |
|
5 |
FNDp-175 |
FND-175 |
FNCp-175 |
FNC-175 |
FNGp-175 |
FNG-175 |
|
6 |
FNDp-200 |
FND-200 |
FNCp-200 |
FNC-200 |
FNGp-200 |
FNG-200 |
|
7 |
FNDp-250 |
FND-250 |
FNCp-250 |
FNC-250 |
FNGp-250 |
FNG-250 |
|
8 |
FNDp-300 |
FND-300 |
FNCp-300 |
FNC-300 |
FNGp-300 |
FNG-300 |
|
9 |
FNDp-350 |
FND-350 |
FNCp-350 |
FNC-350 |
FNGp-350 |
FNG-350 |
|
10 |
FNDp-400 |
FND-400 |
FNCp-400 |
FNC-400 |
FNGp-400 |
FNG-400 |
|
11 |
FNDp-450 |
FND-450 |
FNCp-450 |
FNC-450 |
FNGp-450 |
FNG-450 |
|
12 |
FNDp-500 |
FND-500 |
FNCp-500 |
FNC-500 |
FNGp-500 |
FNG-500 |
|
13 |
FNDp-600 |
FND-600 |
FNCp-600 |
FNC-600 |
FNGp-600 |
FNG-600 |
|
14 |
FNDp-700 |
FND-700 |
FNCp-700 |
FNC-700 |
FNGp-700 |
FNG-700 |
|
15 |
FNDp-800 |
FND-800 |
FNCp-800 |
FNC-800 |
FNGp-800 |
FNG-800 |
TFNG-800 |
16 |
FNDp-900 |
FND-900 |
FNCp-900 |
FNC-900 |
|
FNG-900 |
TFNG-900 |
17 |
FNDp-1000 |
FND-1000 |
FNCp-1000 |
FNC-1000 |
|
FNG-1000 |
TFNG-1000 |
18 |
|
|
|
|
|
FNG-1250 |
TFNG-1250 |
19 |
|
|
|
|
|
FNG-1500 |
TFNG-1500 |
20 |
|
|
|
|
|
FNG-2000 |
TFNG-2000 |
21 |
|
|
|
|
|
FNG-2500 |
TFNG-2500 |
22 |
|
|
|
|
|
FNG-3000 |
TFNG-3000 |
23 |
|
|
|
|
|
FNG-3500 |
TFNG-3500 |
24 |
|
|
|
|
|
FNG-4000 |
TFNG-4000 |
25 |
|
|
|
|
|
|
TFNG-4500 |
26 |
|
|
|
|
|
|
TFNG-5000 |
|
|
|
