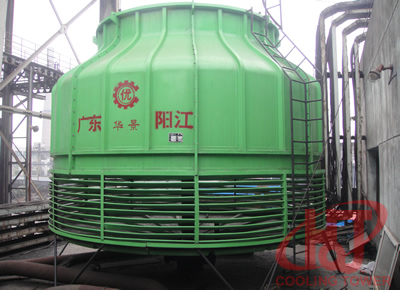

| 圆形逆流式玻璃钢冷却塔 |
|
| 标准设计工况 |
| ◆民用系列 |
◆工业高温差系列 |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度37℃
出水温度32℃ |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度43℃
出水温度33℃ |
| >其它工况冷却塔出力选定表< |
适合中小型水量、多水源分散布置的循环冷却水系统使用，布置十分灵活方便。
1、层叠式高效圆塔专用填料的选用，使该类冷却塔达到结构紧凑，占地面积小、布置灵活方便等优点；
2、大量高强FRP结构件在该类冷却塔上的应用使其具有防腐性能优良，使用寿命长的明显优点；
3、小型冷却塔采用旋转式布水系统，结构简单、布水均匀，进一步提高冷却塔热力性能，大型冷却塔采用固定布水系统，进一步提高塔体的稳定性能。旋转式布水系统设置挡水板装置，固定式布水系统设置收水器装置，使冷却塔的飘水损失降至0.01%以内；
4、圆塔结构本身赋予其良好的抗风压性能，特别适用于沿海台风地区使用，该类冷却塔设计抗风能力达0.75KN/m2；
5、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；
6、体积小、重量轻、结构简单，安装维护极为简捷方便。
7、采用机翼型大直径、大面积、低转速、低动压风机叶片，使用该类冷却塔具有节能、低噪的显著特点； |
| 设计部件标准配置 |
风机：高强铝合金/高强玻璃钢
电机减速机：Y型立式户外型异步电动机，行星齿轮减速机/联组动力皮带减速
布水系统：铝合金布水器，高强玻璃钢材质布水管
淋水填料：改性PVC斜波填料
玻璃钢：外表面均采用英国LLEWELLYN RYLAND LTD生产的有色色浆配色，并添加防老化剂及抗紫外线剂优质191#不饱和树脂+0.4/0.2白金甘锅中碱玻纤布制作，
结构层树脂含量≥60%，成品固化度＞85%，成品抗弯强度大于250MPa
钢结构件： 采用优质型钢制作，并采用加强型防腐程序：“酸洗-----除油、除锈 + 热浸镀锌处理” |
序号 | 民用低噪声系列 | 民用超低噪声系列 | 工业高温差系列 | 备注 |
1 | YND-8 | YNC-8 | YNG-5 | 本系列冷却塔标准配置为自带集水盘装置，如设计水池集水，需在设计/订购时注明。 |
2 | YND-10 | YNC-10 | YNG-7 |
3 | YND-12 | YNC-12 | YNG-8 |
4 | YND-15 | YNC-15 | YNG-10 |
5 | YND-20 | YNC-20 | YNG-12 |
6 | YND-25 | YNC-25 | YNG-15 |
7 | YND-30 | YNC-30 | YNG-20 |
8 | YND-40 | YNC-40 | YNG-25 |
9 | YND-50 | YNC-50 | YNG-30 |
10 | YND-60 | YNC-60 | YNG-40 |
11 | YND-70 | YNC-70 | YNG-50 |
12 | YND-80 | YNC-80 | YNG-60 |
13 | YND-100 | YNC-100 | YNG-70 |
14 | YND-125 | YNC-125 | YNG-80 |
15 | YND-150 | YNC-150 | YNG-100 |
16 | YND-175 | YNC-175 | YNG-125 |
17 | YND-200 | YNC-200 | YNG-150 |
18 | YND-250 | YNC-250 | YNG-175 |
19 | YND-300 | YNC-300 | YNG-200 |
20 | YND-350 | YNC-350 | YNG-250 |
21 | YND-400 | YNC-400 | YNG-300 |
22 | YND-450 | YNC-450 | YNG-350 |
23 | YND-500 | YNC-500 | YNG-400 |
24 | YND-600 | YNC-600 | YNG-450 |
25 | YND-700 | YNC-700 | YNG-500 |
26 | YND-800 | YNC-800 | YNG-600 |
27 | YND-900 | YNC-900 | YNG-700 |
28 | YND-1000 | YNC-1000 | YNG-800 |
|
|
|
