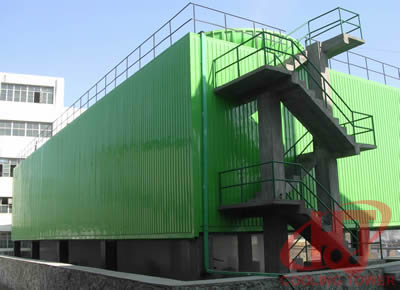

| 方形逆流式喷雾（中空）玻璃钢冷却塔 |
|
| 别名：无填料式冷却塔 |
| 标准设计工况 |
干球温度31.5℃
湿球温度28℃
大气压力100400Pa
进水温度42℃
出水温度32℃ |
| >其它工况冷却塔出力选定表< |
1、冷却“核心”采用特殊结构的喷嘴，使热水雾化成0.1mm以内的微粘，从而达到极高的比表面积与空气充分接触，发生热交换，达到设计所需的冷却目的，因而省却了冷却塔填料，维护检修更为简捷方便
。
2、喷雾中空冷却塔采用采用高效低压旋流雾化装置代替传统的PVC填料，彻底克服了填料老化、变形、脆列、堵塞、沟流现象及填料碎片对工艺系统设备和管道的堵塞，冷却水雾化效果好（在0.03MPa下可将水喷射成0.5-1mm的雾滴），布水十分均匀，冷却水从喷雾装置大口径喷嘴以高速旋流形式喷出，无堵塞，不结垢，运行可靠，无需维护。冷却塔采用顺向喷雾，冷却过程具有顺流和逆流两个过程，且气水接触比表面积较传统填料塔大10%以上，冷却塔效率高。
2、塔内无淋水填料，系统全压（阻力）由传统填料塔的140Pa降至80Pa以内，冷却塔风机轴功率节省35%以上，配套电机功率较传统冷却塔低一级，节能效果十分显著。
3、大口径旋流喷嘴的设计使冷却塔对循环水浊度的适应性极为广泛，系列喷雾中空冷却塔对循环水浊度无特殊要求。
4、动能回收型风筒的合理应用，使冷却塔更节能，且可有效地降低冷却塔的进水水头，节省循环水系统的配水动力。 |
| 设计部件标准配置 |
风机：高强铝合金/高强玻璃钢
电机减速机：Y型立（卧）式户外型异步电动机，行星齿轮减速机/联组动力皮带减速
/轴传动减速机
布水系统：固定网状布水系统，不锈钢旋流喷雾器
收水装置：PVC/FRP材质BO-160/30不对称收水器
玻璃钢：外表面均采用英国LLEWELLYN RYLAND LTD生产的有色色浆配色，并添加防老化剂及抗紫外线剂优质191#不饱和树脂+0.4/0.2白金甘锅中碱玻纤布制作，
结构层树脂含量≥60%，成品固化度＞85%，成品抗弯强度大于250MPa
钢结构件： 采用优质型钢制作，并采用加强型防腐程序：“酸洗-----除油、除锈 + 热浸镀锌处理” |
序号 |
带水盘 |
不带水盘 |
砼结构框架 |
1 |
PFNGp-100 |
PFNG-100 |
|
2 |
PFNGp-125 |
PFNG-125 |
|
3 |
PFNGp-150 |
PFNG-150 |
|
4 |
PFNGp-175 |
PFNG-175 |
|
5 |
PFNGp-200 |
PFNG-200 |
|
6 |
PFNGp-250 |
PFNG-250 |
|
7 |
PFNGp-300 |
PFNG-300 |
|
8 |
PFNGp-350 |
PFNG-350 |
|
9 |
PFNGp-400 |
PFNG-400 |
|
10 |
PFNGp-450 |
PFNG-450 |
|
11 |
PFNGp-500 |
PFNG-500 |
|
12 |
PFNGp-600 |
PFNG-600 |
|
13 |
PFNGp-700 |
PFNG-700 |
PTFNG-700 |
14 |
|
PFNG-800 |
PTFNG-800 |
15 |
|
PFNG-900 |
PTFNG-900 |
16 |
|
PFNG-1000 |
PTFNG-1000 |
17 |
|
PFNG-1250 |
PTFNG-1250 |
18 |
|
PFNG-1500 |
PTFNG-1500 |
19 |
|
PFNG-2000 |
PTFNG-2000 |
20 |
|
PFNG-2500 |
PTFNG-2500 |
21 |
|
PFNG-3000 |
PTFNG-3000 |
22 |
|
PFNG-3500 |
PTFNG-3500 |
23 |
|
|
PTFNG-4000 |
24 |
|
|
PTFNG-4500 |
|
|
|
